Aluminiumsmetalstøbning: processer, legeringer og bedste praksis

Hvad aluminium metalstøbning faktisk leverer

Aluminium støbning er det dominerende valg for lette strukturelle komponenter på tværs af bilindustrien, rumfart, forbrugerelektronik og industrielt udstyr - og med god grund. Aluminiumslegeringer har en densitet på ca 2,7 g/cm³ , omkring en tredjedel af stål, mens højtydende støbelegeringer som A380 og A356 opnår trækstyrker mellem 160 MPa og 330 MPa afhængig af varmebehandling. Når du kombinerer dette styrke-til-vægt-forhold med fremragende korrosionsbestandighed, høj termisk ledningsevne (omkring 96-160 W/m·K) og evnen til at udfylde indviklede formgeometrier, bliver aluminiummetalstøbning den mest omkostningseffektive vej fra råmetal til færdig del i de fleste produktionsscenarier med mellem til høj volumen.

Den direkte konklusion for enhver, der vurderer fremstillingsmuligheder: Hvis din del vejer mere, end den behøver, fungerer i et korrosivt eller termisk krævende miljø og skal produceres i volumener over ca. 500 enheder om året, udkonkurrerer aluminiumsstøbning næsten helt sikkert stålfremstilling, plastsprøjtestøbning og zink-sprøjtestøbning i alt. Resten af ​​denne artikel forklarer præcis hvorfor, med specifikke data om processer, legeringer, tolerancer og fejlkontrol.

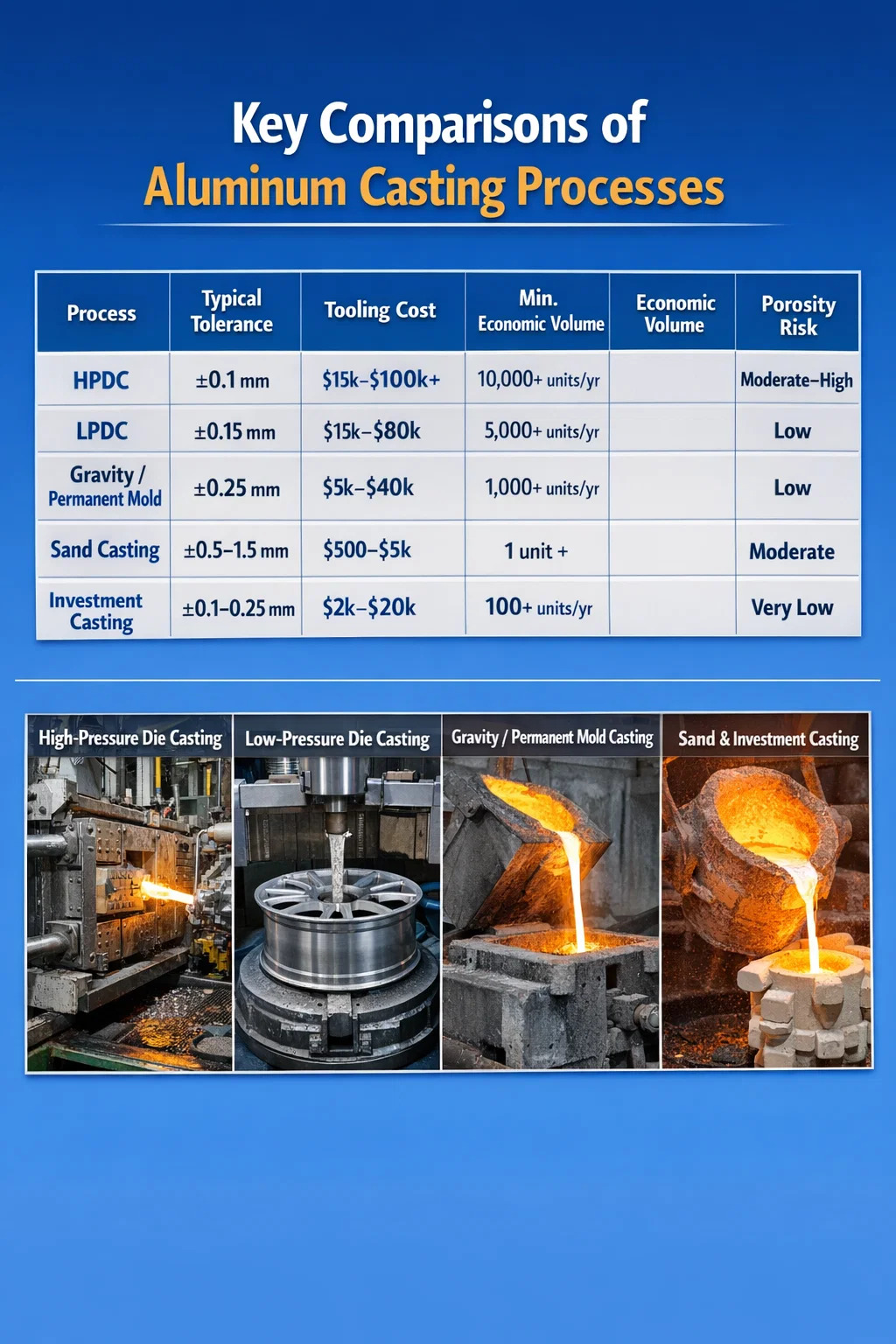

Kerne-aluminiumstøbeprocesser og hvornår de skal bruges hver

Ikke alle aluminiumsstøbemetoder er udskiftelige. Hver proces har en særskilt omkostningsprofil, værktøjsgennemløbstid, dimensionsevne og overfladefinishområde. Valg af den forkerte proces kan tilføje 30-60 % til omkostningerne pr. del eller skubbe dimensionstolerancer uden for acceptable grænser.

Højtryksstøbning (HPDC)

HPDC tvinger smeltet aluminium ind i en hærdet stålmatrice ved tryk mellem 10 MPa og 175 MPa. Cyklustider løber så hurtigt som 30-90 sekunder pr. skud, hvilket gør det til den foretrukne proces for volumener over 10.000 dele. Dimensionstolerancer på ±0,1 mm på små funktioner er rutinemæssigt opnåelige. Vægtykkelser så lave som 1,0-1,5 mm er mulige. Den vigtigste begrænsning er porøsitet: indespærret gas under hurtig fyldning skaber mikroskopiske hulrum, der kompromitterer tryktæthed og reducerer træthedslevetid. Vakuum-assisteret HPDC løser dette væsentligt, hvilket bringer porøsitetsniveauer under 0,5% i volumen i velkontrollerede operationer. Værktøjsomkostninger spænder fra $15.000 for en simpel matrice med enkelt kavitet til over $100.000 for kompleks multi-kavitet værktøj, hvilket betyder, at HPDC kun giver økonomisk mening ved større volumener.

Lavtryksstøbning (LPDC)

LPDC skubber smeltet metal opad i formen ved hjælp af et lufttryk på 0,02-0,1 MPa, hvilket resulterer i en langsommere, mere kontrolleret fyldning. Den kontrollerede størkning giver tættere støbegods med lavere porøsitet sammenlignet med HPDC. Fabrikanter af bilhjul er stærkt afhængige af LPDC af denne grund - aluminiumshjul fremstillet af LPDC kan opnå en levetidsforbedringer på 15-25 % i forhold til tilsvarende HPDC-hjul. Cyklustider er længere, typisk 3-8 minutter, og værktøjsomkostningerne er sammenlignelige med HPDC, så LPDC passer til mellemvolumen produktion af strukturelt kritiske dele frem for højvolumen råvarekomponenter.

Gravity (permanent mold) støbning

Gravity-støbning bruger genanvendelige stålforme uden påført tryk. Metal strømmer ind af tyngdekraften alene, hvilket giver støbegods med god overfladefinish (Ra 3,2-6,3 µm typisk), lav porøsitet og mekaniske egenskaber velegnet til varmebehandling. A356-T6-dele fremstillet ved gravitationsstøbning opnår regelmæssigt flydegrænser på 200-220 MPa med forlængelse på 6-10%, hvilket gør dem velegnede til sikkerhedskritiske applikationer såsom motorbeslag, affjedringskomponenter og hydrauliske manifolder. Værktøjsomkostninger er moderate, typisk $5.000-$40.000, og økonomiske volumen tærskler starter omkring 1.000 dele om året.

Sandstøbning

Sandstøbning er fortsat den mest fleksible aluminiumsmetalstøbeproces. Mønsterværktøj koster så lidt som $500-$5.000, gennemløbstider fra ordre til første støbning er ofte under to uger, og der er praktisk talt ingen størrelsesgrænse - sandstøbte aluminiumsdele spænder fra 50-grams beslag til multi-ton pumpehuse. Dimensionstolerancer er bredere (±0,5-1,5 mm er typisk), overfladefinishen er ru (Ra 12,5-25 µm) og cyklustider meget længere end trykstøbning, men for prototyper, dele med lavt volumen og store strukturelle støbninger er sandstøbning ofte den eneste praktiske mulighed. Varianter af grønt sand, harpiksbundet sand og tabt skum giver forskellige afvejninger med hensyn til nøjagtighed og pris.

Investeringsstøbning

Investeringsstøbning (tabt voksstøbning) af aluminium opnår den fineste overfladefinish og de strammeste tolerancer af enhver støbeproces – Ra 1,6–3,2 µm og tolerancer på ±0,1–0,25 mm er standard. Kompleks indvendig geometri, underskæringer og tynde vægge ned til 1,5 mm kan opnås uden kerner. Procesen er dyr pr. del i forhold til HPDC ved store volumener, men for rumfartsfittings, pumpehjul og huse til medicinsk udstyr, hvor bearbejdningsomkostningerne ellers ville være uoverkommelige, reducerer investeringsstøbning de samlede produktionsomkostninger betydeligt.

Valg af den rigtige aluminiumslegering til støbning

Valg af legering er uden tvivl den mest konsekvensbeslutning inden for aluminiumsstøbedesign. Den forkerte legering kan producere skørhed, dårlig flydeevne under hældning, overdreven krympeporøsitet eller utilstrækkelig korrosionsbestandighed - ingen af ​​dem kan løses ved procesoptimering alene. Familien af ​​aluminiumsstøbelegeringer domineres af silicium (Si) som det primære legeringselement, fordi silicium dramatisk forbedrer flydighed og reducerer størkningskrympning.

A380: HPDC-arbejdshesten

A380 (Al-Si8.5-Cu3.5) er den mest udbredte trykstøbelegering i verden og tegner sig for anslået 50-60% af al aluminium HPDC-produktion i Nordamerika. Dens høje siliciumindhold (7,5-9,5%) giver enestående flydendehed, hvilket tillader tynde vægge og kompleks geometri. Kobbertilsætninger (3-4 %) øger trækstyrken som støbt til ca 324 MPa og hårdhed til omkring 80 HB. Afvejningen er reduceret duktilitet (forlængelse under 3%) og begrænset svejsbarhed. A380 er ikke egnet til applikationer, der kræver T5- eller T6-varmebehandling, fordi kobberindholdet gør det tilbøjeligt til spændingsrevner under bratkøling.

A356 og A357: Varmebehandlede strukturelle legeringer

A356 (Al-Si7-Mg0.3) og A357 med højere magnesium (Al-Si7-Mg0.6) er de primære legeringer til tyngdekraft og LPDC-applikationer, hvor strukturel ydeevne har betydning. I T6-tempereringen (opløsningsvarmebehandling ved 540°C i 8-12 timer, bratkøling, ældning ved 155°C i 3-5 timer), leverer A356-T6 en flydespænding på 207 MPa , ultimativ trækstyrke på 262 MPa og forlængelse på 6-10 %. A357-T6 skubber udbyttestyrken til cirka 290 MPa. Begge legeringer reagerer godt på svejsning og lodning, hvilket gør dem velegnede til samlinger. Støberiet skal kontrollere magnesiumindholdet præcist - tab på 0,05 % Mg under smeltning reducerer mærkbart de mekaniske egenskaber.

319 legering: Den alsidige mellemløsning

319 (Al-Si6-Cu3.5) er meget brugt til motorblokke, topstykker og indsugningsmanifolder, hvor moderat styrke kombineret med god bearbejdelighed er nødvendig. Den accepterer T5 og T6 behandling. Som støbt trækstyrke er omkring 185 MPa; T6-behandling hæver den til cirka 250 MPa. Legeringens kobberindhold giver lidt bedre forhøjet temperaturstabilitet end A356, hvilket er relevant for motorkomponenter, der cykler mellem omgivende og 200-250°C driftstemperaturer.

535 og 512: Marine og korrosionskritiske applikationer

Når korrosionsbestandighed er den primære designdriver - marine hardware, fødevareforarbejdningsudstyr, kemikaliehåndteringskomponenter - overgår magnesiumdominante legeringer som 535 (Al-Mg6.2) og 512 (Al-Mg4-Si1.8) siliciumdominerende legeringer. De udviser fremragende modstandsdygtighed over for havvand og saltspray uden overfladebehandlinger og har god duktilitet (forlængelse 8-13%). Straffen er dårlig fluiditet i forhold til siliciumlegeringer, hvilket begrænser vægtyndhed og geometrisk kompleksitet. Støberier, der støber 535, skal bruge omhyggelig ovnpraksis for at forhindre magnesiumoxidation.

Forståelse og kontrol af støbedefekter

Defekter i aluminiumsstøbegods er den primære årsag til kasserede dele, garantiretur og fejl i marken. At forstå grundårsagen til hver defekttype er langt mere nyttigt end generiske kvalitetstjeklister, fordi hver defekt har en anden løsning og ofte flere plausible årsager, som skal isoleres systematisk.

Porøsitet: Gas og svind

Porøsitet er den mest almindelige defekt i aluminiummetalstøbning og kommer i to forskellige typer, der kræver forskellige indgreb. Gas porøsitet stammer fra brint opløst i smeltet aluminium. Flydende aluminium kan opløse op til 0,69 ml/100 g brint ved dets smeltepunkt; massivt aluminium rummer kun omkring 0,036 ml/100 g. Under størkning udfældes dette opløste hydrogen som sfæriske porer. Løsningen er afgasning – roterende pumpehjulsafgasning med nitrogen eller argon i 8-15 minutter reducerer brintindholdet til under 0,10 ml/100 g, hvilket er industristandarden for konstruktionsdele. Reduceret tryktest (RPT) eller tæthedsmåling med Archimedes-metoden bekræfter smeltekvaliteten før hældning.

Krympeporøsitet dannes, når størknende metal trækker sig sammen (aluminium krymper ca. 3,5-8,5 volumenprocent under størkning), og flydende metal kan ikke strømme ind for at kompensere. Det fremstår som uregelmæssige, forgrenede hulrum i tykke sektioner eller på varme pletter. Løsningen er gating og risering redesign: passende stigrørsvolumen, korrekt stigrørsplacering over den tungeste sektion og nedkøling af isolerede tykke områder for at fremme retningsbestemt størkning mod stigrøret. Simuleringssoftware såsom MAGMASOFT eller ProCAST kan forudsige krympningsporøsitet, før værktøjet skæres, hvilket sparer betydelige omkostninger til omarbejdning af værktøj.

Kolde lukker og fejlløb

En kold lukning opstår, når to strømme af smeltet metal mødes, men ikke smelter helt sammen, hvilket efterlader en synlig søm eller et svagt plan. Fejlløb opstår, når metal størkner, før formen fyldes helt. Begge defekter skyldes utilstrækkelig metaltemperatur, utilstrækkelig formtemperatur eller for langsom fyldningshastighed. For HPDC skal skudhastigheden i den anden fase (dysefyldning) typisk nå 30-60 m/s for at forhindre kolde lukker i tynde sektioner. Formtemperaturen til trykstøbning af aluminium holdes på 150–250°C; at lade den falde til under 150°C giver pålideligt kold lukkedefekter i vægge, der er tyndere end 2 mm.

Oxid indeslutninger

Aluminium danner en fast oxidhud næsten øjeblikkeligt, når den udsættes for luft. Turbulent hældning folder denne oxidfilm ind i støbningen som bifilm-indeslutninger - tynde, dobbeltlagede oxidplader, der dramatisk reducerer træthedslevetid og forlængelse. John Campbells bifilmteori har transformeret støberipraksis: Nøglen er at fylde formen uden nogen turbulens, der folder overfladen. Bundfyldende portsystemer, reduceret indløbshøjde, keramiske skumfiltre og langsomme kontrollerede hældehastigheder reducerer alle bifilmindhold. Forbedringer af træthedslevetid på 2-5× er blevet dokumenteret i dele, hvor bifilmindhold blev reduceret alene gennem gating-redesign.

Varm Rivning

Varmrivning (varmrevnedannelse) forekommer i halvfast tilstand, når støbningen er forhindret i at trække sig sammen, og trækspændingerne overstiger styrken af ​​det delvist størknede metal. Det opstår typisk ved pludselige snitskift, skarpe indre hjørner og områder, hvor skimmelsvampen forhindrer fri sammentrækning. Designløsninger omfatter forøgelse af filetradius til minimum 3 mm, undgåelse af sektionstykkelsesforhold større end 3:1 ved samlinger og design af forme med passende sammenklappelighed eller metalformsektioner, der bevæger sig med støbningen under udkastning.

Formdesignprincipper, der bestemmer delens kvalitet

Formen eller formen er, hvor aluminiumstøbekvaliteten i høj grad bestemmes - ikke på værkstedet under produktionen, men under design- og simuleringsfasen, før der skæres i metal. Erfarne støberiingeniører følger et sæt etablerede principper, der forhindrer størstedelen af ​​defektkategorier før den første prøveudhældning.

• Skillelinjeplacering: Skillelinjen skal være i det bredeste tværsnit af delen for at minimere matricens kompleksitet og tillade ensartede trækvinkler. Ved at flytte den væk fra kosmetiske overflader undgår du flash i synlige områder.
• Trækvinkler: Udvendige overflader kræver et minimumstræk på 1–2°; indvendige overflader (kerner) kræver 2–3° eller mere. Fjernelse af utilstrækkeligt træk er en af ​​de mest almindelige årsager til matriceskader og støbeforvrængning under udkastning.
• Portsystem design: Låger skal placeres i det tykkeste tværsnit og placeres, så de fylder formen gradvist fra bund til top. Flere tynde porte foretrækkes generelt frem for en stor port, fordi de reducerer lokaliseret varmekoncentration og forbedrer fyldningsensartetheden.
• Overløbsbrønde og udluftning: I HPDC samler overløbsbrønde for enden af påfyldningsbanerne koldt metal, oxider og indespærret luft, som ellers ville blive indeslutninger. Ventilationsåbninger på 0,05–0,15 mm dybde ved skillelinjen tillader luft at slippe ud uden at blinke.
• Kølekanallayout: Ensartet matricekøling forhindrer lokaliserede varme pletter, der forårsager krympeporøsitet og matricelodning. Konforme kølekanaler – der nu kan bearbejdes med EDM og additiv-fremstillede dyseindsatser – kan reducere cyklustiden med 15-30 % sammenlignet med konventionelle borede kanaler.
• Placering af ejektorstift: Ejektorstifter skal fordeles for at påføre kraft ensartet over delen. Stifter koncentreret i den ene ende giver forvrængning, især i tyndvæggede støbegods. Nålemærker skal være placeret i ikke-kosmetiske, ikke-funktionelle områder.

Varmebehandling af aluminiumstøbegods: Hvornår og hvordan

Varmebehandling kan øge de mekaniske egenskaber af aluminiumsstøbegods væsentligt - men kun når legeringen kan varmebehandles, og støbningen har lav nok porøsitet til, at bratkøling ikke vil forårsage blæredannelse. HPDC-støbegods med standardniveauer af gasporøsitet kan ikke konventionelt T6-behandles, fordi den indesluttede gas udvider sig under opløsningsvarmebehandlingen iblødsætning ved 500-540°C og danner overfladeblærer. Dette er en af ​​grundene til, at HPDC generelt bruges i as-cast eller T5 (kun kunstig aldring, uden opløsningsbehandling).

T6-behandling til tyngdekraft og sandstøbning

For A356 og A357 gravitationsstøbninger begynder T6-cyklussen med opløsningsvarmebehandling ved 535-545°C i 8-12 timer, hvor siliciumpartikler sfæroidiseres, og Mg2Si opløses i matrixen. Støbningen bratkøles derefter i varmt vand (60-80°C) i stedet for koldt vand for at reducere resterende stress, mens der stadig opnås overmætning. Kunstig ældning følger ved 150-160°C i 3-5 timer. Hvert trin er kritisk: Under iblødsætning under opløsningsbehandling efterlader Mg₂Si uopløst og reducerer den opnåelige styrke med 10-15 %; over-ældning reducerer styrke og hårdhed, efterhånden som udfældningerne gror.

T5-behandling for støbegods

T5-behandling - kunstig ældning uden forudgående opløsningsbehandling - er anvendelig til HPDC-støbegods lavet med legeringer, der bevarer en vis overmætning fra hurtig matriceafkøling. For A380 og lignende legeringer øger T5-ældning ved 155-165°C i 4-6 timer hårdheden med 10-20% og forbedrer dimensionsstabiliteten. Det producerer ikke egenskabsforbedringer af T6, men undgår porøsitetsrelaterede blæreproblemer. Til applikationer, der kræver fulde T6-egenskaber i trykstøbt form, er vakuumstøbning eller klemstøbning (som producerer støbegods med lav porøsitet, der er kompatible med opløsningsbehandling), de alternative veje.

Dimensionsstabilitet og stressaflastning

Støbegods beregnet til præcisionsbearbejdning, som ellers ikke er varmebehandlet, skal have en spændingsudglødning ved 230–260°C i 2–4 timer. Restspændinger fra størkning og udkastning kan forårsage dimensionsforskydninger på 0,1-0,5 mm under eller efter bearbejdning af tyndvæggede elementer. Dette er især relevant for hus- og ventilhusstøbegods med tæt tolerance for boring.

Bearbejdning af aluminiumstøbegods: hastigheder, fremføringer og valg af værktøj

Aluminium er blandt de mest bearbejdelige af alle støbematerialer, men tilstedeværelsen af silicium og andre hårde partikler i støbelegeringer betyder, at værktøjsvalg og skæreparametre adskiller sig fra dem, der bruges til bearbejdet aluminium. At få dette rigtigt reducerer værktøjets levetid med en faktor på 3-10× sammenlignet med suboptimale valg.

Højsiliciumlegeringer (A380, A390 med 16-18% Si) er væsentligt mere slibende end lavsiliciumlegeringer. Polykrystallinsk diamant (PCD) værktøj er standardvalget til højvolumenbearbejdning af disse legeringer med en værktøjslevetid på 50.000-200.000 dele pr. kant sammenlignet med hårdmetals 2.000-10.000 dele pr. kant i tilsvarende applikationer. For legeringer med mindre volumen eller mindre slibende (A356, 319), er ubehandlet eller TiN-belagt hårdmetal omkostningseffektivt.

• Skærehastighed: 300–1.500 m/min for hårdmetal; 1.000–4.000 m/min for PCD på hypoeutektiske legeringer.
• Foderhastighed: 0,1–0,4 mm/tand til fræsning; 0,1–0,5 mm/omdrejninger til drejning.
• Værktøjs geometri: Høje skråvinkler (12–20°) reducerer skærekræfterne og forhindrer opbygning af kant. Polerede riller reducerer aluminiums vedhæftning.
• Kølevæske: Oversvømmelseskølevæske eller minimumssmøring (MQL) forhindrer termiske ekspansionsfejl i præcisionsboringer; tør bearbejdning er mulig til skrubning, men ikke efterbearbejdning af snævre tolerancer.

Boring og anboring af støbt aluminium kræver opmærksomhed på hakkecyklusser, der fjerner spåner i dybe huller - aluminiums tendens til at gnave i gevindskårne gevind under tørre forhold er en almindelig årsag til værktøjsbrud og skrottede dele. Gevinddannende haner (i stedet for skærehaner) producerer stærkere gevind uden spåner og er industristandarden for blindtappede huller i aluminiumsstøbning.

Overfladebehandlingsmuligheder for støbte aluminiumsdele

Støbte aluminiumsoverflader er ofte tilstrækkelige til ikke-kosmetiske indvendige komponenter, men mange applikationer kræver forbedret korrosionsbeskyttelse, hårdhed eller udseende. Udvalget af overfladebehandlingsmuligheder for aluminiumsstøbegods er bredere end for de fleste andre støbte metaller.

Anodisering

Type II (standard) anodisering producerer et 5-25 µm aluminiumoxidlag, der forbedrer korrosionsbestandigheden og kan farves i et bredt farveområde. Type III (hård anodisering) producerer lag på 25–75 µm med overfladehårdhed op til 400–600 HV, velegnet til slidflader. Begrænsningen for støbt aluminium er, at højt siliciumindhold i HPDC-legeringer (A380 ved ~9% Si) producerer mørkere, mindre ensartede anodiserede overflader end lavsiliciumlegeringer. A356 og 6061 smedelegering anodiseret til lysere, mere ensartet finish. Hvis kosmetisk anodiseringskvalitet er et krav, skal legeringsvalg tage højde for dette fra begyndelsen af ​​designprocessen.

Chromate Conversion Coating (Alodine / Iridite)

Chromatkonverteringsbelægning (MIL-DTL-5541 Klasse 1A eller Klasse 3) er meget udbredt i rumfart og forsvar til korrosionsbeskyttelse og malingsvedhæftning. Den tilføjer stort set ingen dimensionel opbygning (0,25-1 µm) og bevarer den elektriske ledningsevne, hvilket gør den velegnet til EMI/RFI-afskærmningsapplikationer. Trivalent chromat (Cr³⁺) formuleringer er nu standard i de fleste faciliteter på grund af hexavalent chromat (Cr⁶⁺) miljøbestemmelser.

Pulverlakering og flydende maling

Pulverlakering af aluminiumsstøbegods giver en holdbar, slagfast finish med en tykkelse på 60-120 µm. Forbehandling (jernfosfat, zirkonat eller zinkfosfat) bestemmer belægningens vedhæftning og korrosionsbestandighed - kromfri zirkonatforbehandling er blevet standard for udvendige aluminiumskomponenter til biler. Flydende primer topcoat-systemer anvendes, hvor der kræves en strammere filmtykkelseskontrol, eller hvor maskering af kompleks geometri gør pulverlakering upraktisk.

Skudsprængning og tumbling

Kugleblæsning med stål eller keramisk hagl med en diameter på 0,2–0,8 mm bruges rutinemæssigt til at rense støbte overflader af oxidhud, forbedre det visuelle udseende og indføre gavnlige restspændinger på 50–150 MPa på overfladen. Kontrolleret shot pening af A357 rumfartsstøbegods har vist sig at forlænge træthedslevetiden med 30-60 % i højcyklusapplikationer med denne kompressionsspændingsmekanisme. Tumling (vibrerende finish) i keramiske medier afgrater kanter og forbedrer overfladefinish ensartet på kompleks geometri uden manuel håndtering.

Kvalitetsinspektionsmetoder for aluminiumstøbning

Effektiv kvalitetskontrol af aluminiumsstøbegods kræver flere komplementære metoder, fordi ingen enkelt teknik detekterer alle defekttyper. Visuel inspektion, dimensionsmåling og ikke-destruktiv testning (NDT) er alle nødvendige i et komplet kvalitetssystem for kritiske dele.

• Røntgen- og CT-scanning: Industriel røntgen (2D radiografi) er standardmetoden til at detektere intern porøsitet, indeslutninger og svind i aluminiumsstøbegods. 3D computertomografi (CT)-scanning giver volumetriske defektkort med voxel-opløsning ned til 5-50 µm, hvilket muliggør kvantitativ porøsitetsanalyse i forhold til acceptkriterier såsom ASTM E2868 eller ASTM E505. CT-scanning bruges i stigende grad i udvikling og første artikelinspektion, selv når produktionsinspektionen bruger 2D røntgen.
• Dye penetrant inspektion (DPI): DPI afslører overfladebrydende defekter - revner, koldlukker, overfladeporøsitet. Det er billigt og anvendeligt til alle aluminiumslegeringer. Type I (fluorescerende) penetrerende systemer, der anvender UV-lys, registrerer finere defekter end synlige farvestofsystemer og er standard for rumfartsstøbegods i henhold til ASTM E1417.
• Koordinatmålemaskine (CMM): CMM med touch-probe eller optisk scanner verificerer dimensionsoverensstemmelse med GD&T-forklaringer. Første-artikel-inspektion af en ny støbning kræver typisk, at 100% af kritiske dimensioner skal måles på 3-5 prøver; produktionsinspektion bruger statistisk prøveudtagning pr. ANSI/ASQ Z1.4 eller Z1.9.
• Hårdhedstest: Brinell hårdhed (HBW 5/250) er standard for aluminium støbegods. Det giver en hurtig, indirekte verifikation af, at varmebehandlingen blev udført korrekt – A356-T6 skulle vise 75–90 HB; as-cast A380 viser 75–85 HB. Hårdhedstestning erstatter ikke trækprøvning for overholdelse af specifikationerne, men er nyttig til 100 % produktionsscreening.
• Træk- og udmattelsestest: Destruktiv mekanisk prøvning udføres på separat støbte teststænger eller på opskårne produktionsstøbegods ved frekvenser specificeret af kundestandarder eller interne kvalitetsplaner. ASTM B108 regulerer teststangstøbeprocedurer for tyngdekraft og permanente formstøbninger.

Omkostningsdrivere i aluminiummetalstøbeprojekter

At forstå, hvor omkostningerne akkumuleres i et aluminiumstøbeprojekt, giver købere og ingeniører mulighed for at træffe design- og indkøbsbeslutninger, der reducerer de samlede omkostninger i stedet for blot at optimere individuelle linjeposter. De fem største omkostningsdrivere i de fleste aluminiumstøbeprogrammer er værktøjsafskrivning, råmateriale, energi, skrothastighed og sekundære operationer.

Værktøjsafskrivning

Ved lave volumener dominerer værktøjsomkostningerne pr. del omkostninger. En $50.000 HPDC matrice amortiseret over 10.000 dele tilføjer $5,00 pr. del i værktøjsomkostninger alene. Ved 100.000 dele bidrager den med 0,50 USD pr. Dette er grunden til, at procesvalg ved lave volumener bør favorisere sandstøbning eller billig tyngdekraftværktøj, selvom omkostningerne pr. cyklus er højere - værktøjsafskrivningsregningen vinder normalt ved volumener under 2.000-5.000 dele om året.

Legeringsomkostninger og metaludbytte

Prisen på primær aluminiumsbarre svinger med LME-prisen, som har varieret fra $1.500 til $3.800 pr. ton i løbet af det sidste årti. Sekundært (genanvendt) aluminium koster 20-40 % mindre end primært og bruges i størstedelen af ​​trykstøbeoperationer. Metaludbytte - forholdet mellem den færdige støbevægt og det samlede udstøbte metal - varierer fra 50-60% for sandstøbning (med store stigrør) til 80-92% for HPDC (med effektiv port). En forbedring på 10 % i udbytte på en 500-tons-per-år drift til $2.000/ton aluminiumsomkostninger reducerer materialeomkostningerne med $100.000 årligt.

Skrothastighed og dens nedstrømspåvirkning

Skrotprocenten i aluminiumstøbeoperationer varierer fra under 2 % ved veldrevne HPDC-anlæg til højvolumen til 10-20 % under nye programlanceringer eller ved støberier med dårlig proceskontrol. Hver stigning på 1 % i skrotmængden tilføjer ca. 1 % til omkostningerne pr. del, før der tages højde for omkostningerne ved eventuelle sekundære operationer, der allerede er udført på skrottede dele. For dele, der får væsentlig bearbejdning, før fejlen opdages, kan prisen pr. kasseret enhed være 3-5 gange støbeomkostningen alene. Dette er grunden til, at investering i procesovervågning i realtid – hulrumstryksensorer, termisk billeddannelse af matricetemperatur, skudprofilanalyse – har et positivt ROI selv ved moderate produktionsvolumener.

Sekundære operationer

Bearbejdning, varmebehandling, overfladebehandling, montering og lækagetest er sekundære operationer, der ofte overstiger støbeomkostningerne i den samlede delomkostningsligning. En støbning, der koster $4,00 at producere, kan koste $18,00 efter bearbejdning, $3,00 efter varmebehandling og $2,00 efter overfladefinish - i alt $27,00 før enhver margin. Design for manufacturing (DFM) gennemgang fokuseret på at reducere sekundære operationer - eliminering af unødvendige bearbejdede funktioner, brug af støbte overflader, hvor tolerancer tillader det, design af selvplacerende funktioner til fixtur - reducerer rutinemæssigt de samlede produktionsomkostninger med 15-30 % uden at kompromittere delens funktion.

Nye udviklinger inden for aluminiumstøbeteknologi

Aluminiumstøbeindustrien har oplevet flere tekniske fremskridt i de sidste ti år end i de foregående tre årtier, primært drevet af automobilelektrificering og letvægtskrav. Flere specifikke udviklinger omformer, hvad aluminiumstøbning kan producere og til hvilken pris.

Gigacasting og strukturel trykstøbning

Teslas brug af HPDC-maskiner i stort format (6.000–9.000 tons klemkraft) til at producere hele bagerste undervognsstrukturer som enkeltstøbte emner – der erstatter 70–100 individuelle stemplede og svejsede ståldele – har udløst bred interesse for strukturel trykstøbning. Fremstillingsmetoden reducerer antallet af dele, eliminerer svejse- og montagearbejde og reducerer vægten. Den tekniske udfordring er at opretholde porøsitetsniveauer lave nok til strukturel integritet på disse skalaer. Legeringer udviklet specifikt til strukturel trykstøbning, herunder Silafont-36 og Aural-2, tilbyder højere duktilitet (forlængelse 10-15%) end standard A380 i støbt tilstand uden varmebehandling, hvilket muliggør T6-opgraderinger, når det er nødvendigt.

Halvsolid metalstøbning (rheocasting og thixocasting)

Bearbejdning af halvfast metal (SSM) injicerer aluminium i en delvist størknet, opslæmningstilstand (40-60 % fast fraktion) i stedet for helt flydende. Den tixotrope opslæmning flyder under tryk, men har meget lavere turbulens end flydende HPDC, hvilket resulterer i minimal gasindblanding og oxidbifilmindhold. SSM støbegods opnår porøsitetsniveauer under 0,1 % og er fuldt ud kompatible med T6 varmebehandling, hvilket producerer mekaniske egenskaber, der nærmer sig bearbejdet aluminium. Procesomkostningspræmien er 20-40 % i forhold til konventionel HPDC, men til applikationer, hvor strukturel integritet og varmebehandlingsevne er påkrævet i en trykstøbt formfaktor, er SSM teknisk uovertruffen.

Simuleringsdrevet formdesign

Støbesimuleringssoftware (MAGMASOFT, ProCAST, Flow-3D Cast) er avanceret til det punkt, hvor fyldmønster, størkningssekvens, termiske gradienter og restspændingsfordelinger kan forudsiges med høj nøjagtighed, før værktøjet fremstilles. Støberier, der investerer i simuleringskapacitet, rapporterer 30-50 % reduktioner i værktøjsforsøg og afvisninger af første artikel. Den økonomiske sag er ligetil: En simuleringspakke, der koster $30.000-$80.000 om året, sparer væsentligt mere i værktøjsomarbejde og skrot på ethvert støberi, der kører mere end $2-3 millioner i årlige værktøjsprojekter.

Additiv fremstilling til værktøj og kerner

3D-printede sandforme og -kerner - fremstillet ved binder-jet-print af silicasand - har reduceret sandstøbningstiderne fra uger til dage og muliggjort komplekse interne geometrier umulige med konventionelt kernekasseværktøj. En sandkerne, der tidligere krævede et værktøj til en kerneboks på $15.000 og 6-ugers leveringstid, kan nu udskrives på 24-48 timer for $200-$800. Til trykstøbning forbedrer additiv-fremstillede konforme køleindsatser og shotsleeve-foringer fremstillet af laserpulverbedfusion termisk styring og matricelevetid målbart i højproduktionsprogrammer.
