Hvor lang tid tager trykstøbning?

Hvor længe varer Støbning tage? Det direkte svar

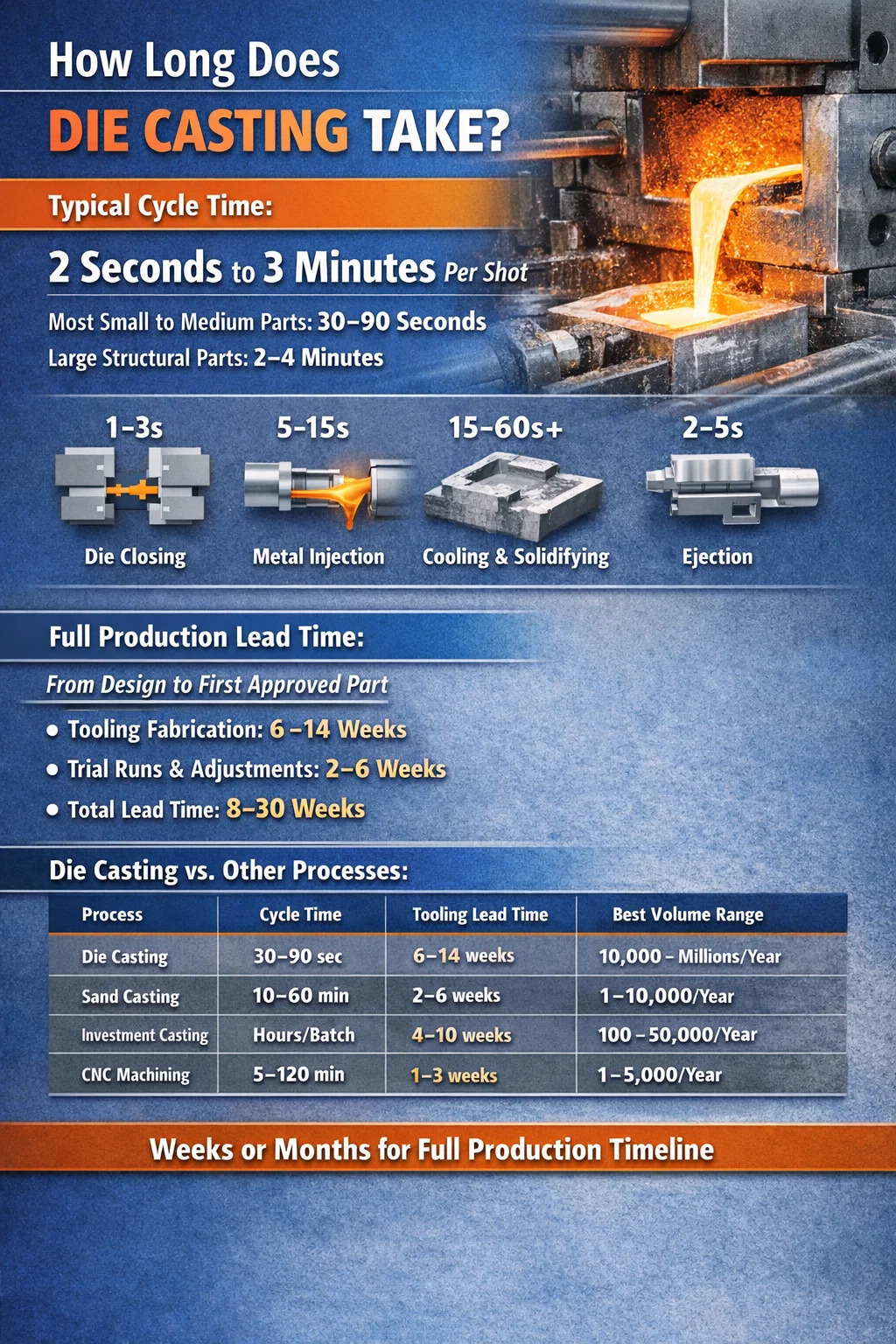

En enkelt trykstøbecyklus tager typisk alt fra 2 sekunder til 3 minutter , afhængigt af delstørrelse, legeringstype, vægtykkelse og maskinkonfiguration. For de fleste små til mellemstore aluminiums- eller zinkkomponenter - den type, der bruges i bilbeslag, huse og forbrugerelektronik - falder en realistisk cyklustid mellem 30 og 90 sekunder . Store magnesium- eller aluminiumskonstruktionsdele til elektriske køretøjer kan skubbe vinduet til 2-4 minutter pr. skud.

Det tal for cyklustiden fortæller kun en del af historien. Før den første gode del ruller af linjen, involverer en trykstøbningsoperation værktøjsfabrikation (som kan tage 6-14 uger), maskinopsætning, matriceforvarmning, prøveskud og dimensionsvalidering. Fra råt design til godkendt produktionsdel måles den fulde tidslinje i uger eller måneder, ikke sekunder.

At forstå både per-shot-cyklussen og den samlede produktionstidslinje hjælper købere, ingeniører og driftsteams med at sætte realistiske forventninger og undgå dyre planlægningsfejl.

Trykstøbningsprocessen: Tidsfordeling trin for trin

Hver trykstøbecyklus består af flere sekventielle trin. Hver enkelt bruger tid og forsinker i enhver fase ind i den samlede cyklus. Her er, hvad der faktisk sker inden for hvert skud:

Die lukning og fastspænding

De to halvdele af matricen - den faste matricehalvdel og ejektormatricehalvdelen - bringes sammen og låses under høj klemkraft. For en 400 tons koldkammermaskine tager dette trin nogenlunde 1-3 sekunder . Større maskiner med højere mængder flytter mere masse og kan tage 3-5 sekunder bare for at lukke og bekræfte låsen. Utilstrækkelig klemkraft fører til flashdefekter, så dette trin kan ikke fremskyndes vilkårligt.

Metal indsprøjtning

Smeltet metal presses ind i matricehulrummet under tryk. Ved trykstøbning med varmt kammer - hovedsageligt brugt til zink, bly og tinlegeringer - er injektionsmekanismen nedsænket i smelten, så påfyldningstiden er ekstremt hurtig: 0,01 til 0,5 sekunder . I koldt kammer trykstøbning - brugt til aluminium, kobber og magnesium - skal metal først hældes i en separat skudhylster, tilføjes et par sekunder før injektionen begynder. Selve hulrumsfyldningsprocesserne i kolde kammer sker stadig i 0,01 til 0,1 sekunder , men den samlede injektionsfase inklusive øsning er tættere på 5-15 sekunder.

Størkning og afkøling

Dette er den længste enkeltfase i de fleste trykstøbecyklusser. Efter injektion skal metallet afkøle nok til at udvikle tilstrækkelig strukturel stivhed til udstødning uden forvrængning. Køletiden afhænger af delens geometri, vægtykkelse, legeringsegenskaber og hvor godt matricens vandkølingskanaler er designet og vedligeholdt.

Tyndvæggede zinkdele (1,5-2,5 mm vægge) kan størkne ind 3-8 sekunder . Aluminiumsdele med 3–5 mm vægge har typisk brug for 15-40 sekunder . Tykke strukturelle aluminiumstøbninger med 6-10 mm sektioner kan kræve 60-120 sekunder eller mere. At reducere afkølingstiden uden at inducere porøsitet eller vridning er en af ​​de primære tekniske udfordringer i højvolumen trykstøbning.

Matriceåbning og deludkast

Når delen er solid nok, åbnes matricen, og ejektorstifter skubber støbningen ud af hulrummet. Denne mekaniske sekvens tager typisk 2-5 sekunder . Dele falder ned på en transportør eller i en bratkøletank. Udstødningskraften skal kalibreres omhyggeligt - for lidt og delen klæber; for meget og tynde træk knækker eller deformeres.

Diessmøring og nulstilling

Efter udstødning påfører robotter eller sprøjtesystemer smøremiddel (typisk vandbaseret) på hulrummets overflader. Dette forhindrer klæbning og hjælper med at styre matricens temperatur. Sprøjtetiden varierer fra 2 til 10 sekunder afhængig af matricens kompleksitet og antallet af sprøjtedyser. Afblæsningscyklusser for at fjerne overskydende smøremiddel tilføjer yderligere 1-3 sekunder. Matricen lukkes derefter, og den næste cyklus begynder.

Typiske cyklustider efter legering og deltype

Forskellige legeringer har forskellige termiske egenskaber, injektionstryk og størkningsadfærd. Tabellen nedenfor viser repræsentative cyklustider for almindelige trykstøbematerialer på tværs af delstørrelseskategorier:

Zink producerer konsekvent de korteste cyklustider på grund af dets lavere smeltepunkt (ca. 380-420°C), hurtigere størkning og kompatibilitet med varmekammermaskiner, der eliminerer øsetrinnet. Aluminium kræver betydeligt længere afkølingstid på grund af dets højere termiske masse og hældetemperatur (620–680°C). Kobberlegeringer med hældetemperaturer over 900°C kræver robuste matricematerialer og forlænget køling, hvilket gør dem til de langsomste inden for trykstøbning.

Faktorer, der styrer, hvor lang tid trykstøbning tager

Cyklustiden er ikke et vilkårligt tal, som er tildelt af maskinfabrikanten. Det er et resultat af specifikke fysiske og procesvariable, som ingeniører kan måle, modellere og - i betydeligt omfang - kontrollere. De mest indflydelsesrige faktorer er:

Vægtykkelse og delgeometri

Afkølingstiden skalerer groft med kvadratet på vægtykkelsen. Fordoble vægtykkelsen, og du fordobler den nødvendige afkølingstid, alt andet lige. En del med en nominel væg på 3 mm, der afkøles på 20 sekunder, skal bruge cirka 80 sekunder, hvis den bliver omdesignet til 6 mm. Dette er grunden til, at design for manufacturability (DFM) anmeldelser konsekvent presser på for ensartede, tynde vægge - ikke kun for at spare materiale, men for at holde cyklustider og omkostninger pr. styk overskuelige.

Geometri påvirker også fyldetiden. Komplekse hulrum med smalle løbere, tynde ribber og flere kerner kræver langsommere injektionshastigheder eller risikerer turbulensinduceret porøsitet. Dele med dybe lommer eller underskæringer har brug for sidehandlinger (glidekerner), der tilføjer mekaniske trin til åbnings- og lukkesekvenser.

Styring af dysetemperatur

Matricetemperaturen har en direkte og kraftig effekt på cyklustiden. Matricer, der kører for kolde, forårsager for tidlig størkning, fejlløb og koldlukke. Matricer, der bliver for varme, forlænger afkølingstiden og risikerer lodning (metal klæber til matricen). Det optimale matricetemperaturvindue for aluminiumstrykstøbning er typisk 150-250°C ved hulrummets overflade, vedligeholdt gennem en kombination af interne vandkølingskanaler og ekstern spraykøling.

Matricetemperaturregulatorer (DTC'er) cirkulerer opvarmet vand eller olie gennem matricen for at stabilisere temperaturen under opstart og opretholde den under vedvarende produktion. Et veldesignet kølekredsløb kan reducere størkningstiden med 20-35 % sammenlignet med en uoptimeret matrice med samme geometri. Dårligt placerede køleledninger - for langt fra tykke sektioner - efterlader varme punkter, der tvinger operatører til at forlænge køletiden kunstigt for at undgå skæve eller blærede dele.

Maskintonnage og hastighed

Maskiner med højere tonnage flytter tungere plader og kræver mere tid til åbne og lukke slag, selv med hurtige hydrauliske eller elektriske drev. En 160-tons maskine kan fuldføre en klemmecyklus på 1,5 sekunder; en 2.000-tons maskine, der laver strukturelle autodele, kan tage 5-8 sekunder bare for fastspænding. Elektriske trykstøbemaskiner (servodrevne) opnår generelt hurtigere og mere gentagelige klemme- og indsprøjtningsbevægelser end ældre maskiner, der kun er hydraulisk, og trimmer ofte 2-5 sekunder pr. cyklus på mellemstore dele.

Antal hulrum

Multi-cavity matricer producerer flere dele pr. skud uden at øge cyklustiden proportionalt. En matrice med enkelt hulrum til en lille zinkforbindelse kan køre med 15 sekunder pr. cyklus, hvilket giver 4 skud pr. minut. En matrice med 16 hulrum til den samme del på den samme maskine kører stadig med ca. 15-20 sekunder pr. cyklus, men producerer nu 16 dele pr. cyklus i stedet for én - hvilket effektivt reducerer tiden pr. styk fra 15 sekunder til under 1,5 sekunder. Afvejningen er højere matriceomkostninger (en zinkmatrice med 16 hulrum kan koste $80.000-$150.000 mod $15.000-$30.000 for enkelt kavitet) og mere kompleks kvalitetskontrol.

Automatiseringsniveau

Manuelle betjeninger - hvor en operatør øser metal, fjerner dele med hånden og sprøjter matricen med en håndholdt pistol - introducerer en cyklustidsvariation på 10-30 %. Robotudsugning, automatiserede sprøjtesystemer og integrerede trimmepresser fjerner denne variation. I fuldt automatiserede højvolumenfabrikker, der producerer autodele, holdes cyklus-til-cyklus-variationen rutinemæssigt til under 1 sekund, hvilket muliggør nøjagtig gennemstrømningsprognose og ensartet metallurgisk kvalitet.

Udstøbningstider: Fra design til første produktionsdel

For indkøbere og projektledere er cyklustiden per skud ofte mindre umiddelbart relevant end den samlede gennemløbstid fra indkøbsordre til første godkendte forsendelse. Denne tidslinje opdeles i flere forskellige faser:

Værktøjsdesign og fremstilling

Trykstøbematricer er komplekse, præcisionsbearbejdede værktøjer fremstillet af H13 varmt arbejdsværktøjsstål eller tilsvarende kvaliteter. Et trykstøbeværktøj af medium kompleksitet - enkelt hulrum, moderat geometri, ingen sidehandlinger - tager typisk 6-10 uger at fremstille ud fra godkendt design. Matricer med flere sidehandlinger, kompleks intern køling eller snævre dimensionelle tolerancer kan tage 10-16 uger . Værktøjsomkostninger varierer fra ca. $15.000 for en simpel zinkmatrice til over $300.000 for en stor strukturel aluminiumsmatrice med vakuumsystemer og flere kerner.

Leverandører i Kina og Sydøstasien citerer ofte 4-6 uger for værktøj, men dette udelukker ofte designgennemgangscyklusser og kan involvere komprimerede tidslinjer, der øger antallet af prøveskud og forsinker godkendelse af dele.

Prøveskud og delkvalifikation

Efter at matricen er installeret på maskinen, begynder processen med T1 (første prøve) skud. Disse indledende skud bruges til at etablere grundlæggende procesparametre - injektionshastighed, påfyldningstryk, matricetemperatur og afkølingstid. Det er ekstremt sjældent, at en matrice producerer passende dele på den første prøvedag. De fleste programmer budgetterer 2-4 forsøgsrunder over 2-6 uger til at tune processen, adressere dimensionelle afvigelser og afhjælpe overfladedefekter.

Trykstøbegods af automotive kvalitet kræver PPAP (Production Part Approval Proces) eller tilsvarende dokumentation, inklusive dimensionsrapporter, materialecertificeringer og proceskapacitetsundersøgelser (Cpk ≥ 1,67 på kritiske funktioner). Denne dokumentationsfase kan tilføje yderligere 2-4 uger, efter at delene har bestået dimensionsinspektionen.

Oversigt over samlet leveringstid

• Enkel del, ingen sidehandlinger, ikke-bil: 8-14 uger fra værktøjsbestilling til første godkendte forsendelse
• Medium kompleksitets trykstøbning til biler: 14-22 uger
• Stor konstruktionsdel med vakuumstøbning og PPAP: 20-30 uger
• Prototype trykstøbning (blødt værktøj, aluminium eller kirksite matricer): 2-4 uger , begrænset volumen, lavere nøjagtighed

Hot Chamber vs Cold Chamber Støbning: Tidssammenligning

De to hovedkategorier af trykstøbeprocesser adskiller sig væsentligt i hastighed på grund af deres grundlæggende mekaniske arkitektur:

Hot Chamber Die Casting

I varmekammermaskiner er injektionscylinderen (svanehals) permanent nedsænket i det smeltede metalbad. Når stemplet trækkes tilbage, fylder metal automatisk kammeret. Når det går frem, tvinges metal gennem svanehalsen og ind i matricen. Fordi der ikke er noget separat øsetrin, cyklustider er dramatisk kortere — Små zinkdele kan cykle med 300-500 skud i timen på matricer med flere hulrum. Denne proces er begrænset til legeringer med lavt smeltepunkt (zink, bly, tin, noget magnesium), fordi højere temperaturer nedbryder de nedsænkede komponenter hurtigt.

Cold Chamber Die Casting

Koldkammermaskiner holder indsprøjtningsmekanismen adskilt fra smelteovnen. En operatør eller automatiseret øserobot overfører et afmålt skud metal ind i skudhylsteret før hver cyklus. Dette tilføjer 5-15 sekunder per cyklus sammenlignet med varmt kammer, men tillader behandling af højtemperaturlegeringer som aluminium, magnesium og kobber, der ville ødelægge en nedsænket svanehals. Størstedelen af ​​trykstøbning efter vægt - især aluminiumsdele til biler - bruger koldkammermaskiner.

Rent praktisk kan et zinkstik fremstillet på en varmkammermaskine koste $0,08-$0,25 pr. styk alene i cyklustid. Den samme delgeometri redesignet i aluminium på en koldkammermaskine kunne have cyklustidsrelaterede omkostninger på $0,40-$1,20 pr.

Hvordan trykstøbning sammenlignes med andre fremstillingsprocesser i hastighed

Trykstøbning er en af de hurtigste metoder til fremstilling af komplekse metaldele i skala, men dens hastighedsfordel er mest udtalt ved store volumener. En sammenligning med andre almindelige metalformningsprocesser tydeliggør, hvor trykstøbning står:

Trykstøbningens hastighedsfordel i forhold til sandstøbning og investeringsstøbning er betydelig - ofte 10x til 50x hurtigere pr. del, når den kører med fuld produktion. Denne hastighedsfordel kombineret med fremragende dimensionel repeterbarhed (tolerancer på ±0,1 mm på ikke-kritiske funktioner fastholdes rutinemæssigt), forklarer, hvorfor trykstøbning dominerer i bilindustrien, forbrugerelektronik og apparatfremstilling ved volumener over ca. 10.000 dele om året.

Strategier til at reducere trykstøbningscyklustiden

I højvolumenproduktion udmønter selv en 5-sekunders reduktion af cyklustiden sig direkte til målbare omkostningsbesparelser. En del, der kører med 60 sekunder pr. cyklus på en maskine med en belastning på $120/time, koster $2,00 pr. cyklus. Reducer det til 50 sekunder, og prisen pr. styk falder til $1,67 - en reduktion på 16,5% uden at ændre materiale, arbejdskraft eller overhead. Med 1 million dele om året er det en årlig besparelse på 330.000 USD ved en enkelt procesforbedring. De mest effektive strategier for reduktion af cyklustid er:

Optimer design af kølekredsløb

Konform køling - hvor kølekanaler følger hulrummets kontur i stedet for at løbe i lige linjer - kan reducere køletiden ved at 20-40 % sammenlignet med konventionelle borede kanaler. Konforme kanaler fremstilles ved hjælp af additiv fremstilling (3D-print af værktøjsstålindsatser) og placerer kølevand meget tættere på komplekse overflader. Værktøjsomkostningspræmien på forhånd (typisk $10.000-$40.000 ekstra pr. skærsæt) genvindes hurtigt i højvolumenprogrammer.

Brug forstærkningstryk korrekt

Påføring af højt intensiveringstryk (2. fase tryk) umiddelbart efter hulrumsfyldning tvinger metal ind i alle detaljer og kompenserer for krympning under størkning. Korrekt intensivering reducerer mikroporøsiteten, hvilket igen tillader tyndere vægge - som afkøles hurtigere. Dette er en indirekte, men effektiv vej til kortere cyklustider gennem forbedret deledesignsikkerhed.

Minimer udstødningstemperaturen

Dele kan skubbes ud ved højere temperaturer, end mange operatører antager, forudsat at geometrien ikke er tilbøjelig til at blive skæv, og ejektorstiften er placeret korrekt. Afprøvning med termisk billeddannelse og vridningsmåling giver teams mulighed for eksperimentelt at identificere den minimale sikre afkølingstid. Mange produktionsprogrammer kører 10-20 % længere køletider end nødvendigt, simpelthen fordi de aldrig blev re-optimeret efter den første opsætning.

Implementer procesovervågning i realtid

Moderne trykstøbemaskiner udstyret med sensorer for hulrumstryk, stempelhastighed og matricetemperatur kan automatisk justere procesparametre skud-til-skud. Denne adaptive kontrol forhindrer de overkonservative køletider, som operatørerne indstiller manuelt for at undgå lejlighedsvise defekte skud. Konsistente procesforhold reducerer også skrotmængderne, hvilket effektivt forbedrer nettogennemløbet uden overhovedet at ændre maskincyklussen.

Redesign til ensartet vægtykkelse

Tykke knasts, ribber eller puder, der afviger væsentligt fra den nominelle vægtykkelse, skaber hot spots, der dikterer den minimale afkølingstid for hele delen. Udtagning af tykke sektioner, tilføjelse af radiusovergange og udskiftning af solide puder med ribbede strukturer kan eliminere disse flaskehalse. I et dokumenteret redesign af bilbeslag reducerede køletiden fra 75 sekunder til 42 sekunder ved at reducere den maksimale væg fra 8 mm til 5 mm (samtidig med at styrke gennem ribbegeometri bevares) - en reduktion på 44 %, der flyttede delen til en væsentligt mindre, billigere maskinklasse.

Post-casting operationer og deres tidsbehov

Trykstøbningsskuddet er kun begyndelsen. De fleste trykstøbte dele kræver yderligere operationer, før de er klar til at sendes eller samles. Disse efterstøbningstrin tilføjer tid - nogle gange mere end selve støbecyklussen - og skal planlægges i den overordnede produktionsplanlægning:

• Trimning / afblinkning: Fjernelse af flash (tynde metalfinner ved skillelinjer) og løbe-/portsystemer. Manuel afblinkning: 30–120 sekunder pr. del. Automatisk trimpres: 3–10 sekunder pr. del.
• Sprængning: Overfladerensning og teksturforbedring. Batch-cyklus: 5-15 minutter for en belastning af dele.
• CNC-bearbejdning: Boring, bankning og præcisionsfræsning af støbte overflader. Tiden varierer meget: 30 sekunder til 10 minutter afhængig af funktioner og indretning.
• Varmebehandling (T5/T6 for aluminium): Løsning behandling og kunstig aldring kan tage 6-24 timer i alt og kræver batchovnplanlægning.
• Overfladebehandling (anodisering, pulverlakering, maling): 1–48 timer afhængig af proces og finishklasse.
• Inspektion og dimensionsmåling: CMM-inspektion af første artikler eller prøveplaner: 10-60 minutter pr. del for omfattende rapporter.

Når efterstøbningsoperationer er inkluderet, kan den samlede fremstillingstid pr. del på en jobbutik måles i timer eller dage i stedet for sekunder. Effektive produktionsceller kombinerer robotudsugning, inline trimpresser og integrerede transportører for at minimere tiden mellem operationer og reducere arbejds-i-proces-beholdning.

Almindelige misforståelser om støbetid

Adskillige vedvarende misforståelser om trykstøbningstidslinjer forårsager problemer med sourcing, programplanlægning og omkostningsestimat:

"Die casting er altid hurtig"

Trykstøbning er hurtig til højvolumen, gentagen produktion af identiske dele. Det er ikke hurtigt for små mængder, fordi værktøjets ledetid dominerer tidslinjen. For en 500-styks prototypeordre gør den 10-ugers værktøjsgennemløbstid støbning langsommere end CNC-bearbejdning eller endda investeringsstøbning med hensyn til tid til første del. Dette er grunden til, at prototypestøbning med midlertidige aluminiumsværktøjer eksisterer som en kategori - den accepterer kompromitteret værktøjslevetid for at få dele hurtigere.

"Hurtigere cyklustid betyder altid lavere omkostninger"

Reduktion af cyklustiden til under det processtabile minimum øger skrothastigheden og vedligeholdelsesfrekvensen. En 10-sekunders reduktion af køletiden, der øger skrot fra 2 % til 8 %, sparer maskintid, men øger omkostningerne til metal og efterbearbejdning. Den optimale cyklustid minimerer de samlede omkostninger pr. varedel - ikke kun maskintid. Dette kræver, at skrot- og omarbejdningsomkostninger indregnes sammen med maskinbyrdehastigheden.

"Min leverandørs angivne leveringstid er den samlede leveringstid"

Leverandører citerer typisk leveringstid for værktøj og nogle gange T1-prøveleveringstid. De inkluderer sjældent tid til gentagelser af designgennemgang, dimensionsgodkendelse på kundesiden, forberedelse af PPAP-dokumentation eller logistik. Købere, der tager den angivne værktøjstid som den samlede tid til produktion, befinder sig regelmæssigt 4-8 uger bagud. En realistisk programplan tilføjer mindst 3-6 uger til leverandørens angivne nummer for delgodkendelse og forsyningskædeopsætning.
